Passo a Passo para Calcular o Sistema de Hidrantes: Guia Completo para Dimensionamento
O dimensionamento do sistema de hidrantes é uma etapa fundamental para garantir a segurança contra incêndios em edificações. Neste artigo, inspirado no conteúdo desenvolvido por Cabô Lavô, vamos explorar o passo a passo para calcular e planejar um sistema eficiente, levando em conta as normas técnicas aplicadas, o posicionamento dos pontos críticos e os parâmetros essenciais para garantir a eficácia do sistema.
Entendendo o Ponto A no Sistema de Hidrantes
Antes de iniciar qualquer cálculo, é crucial compreender o conceito do ponto A no sistema de hidrantes. Esse ponto representa a mudança de vazões e pressões dentro do sistema, funcionando como uma referência para dividir o sistema entre os pontos mais desfavoráveis, ou seja, aqueles que provavelmente serão usados simultaneamente em uma situação de emergência.

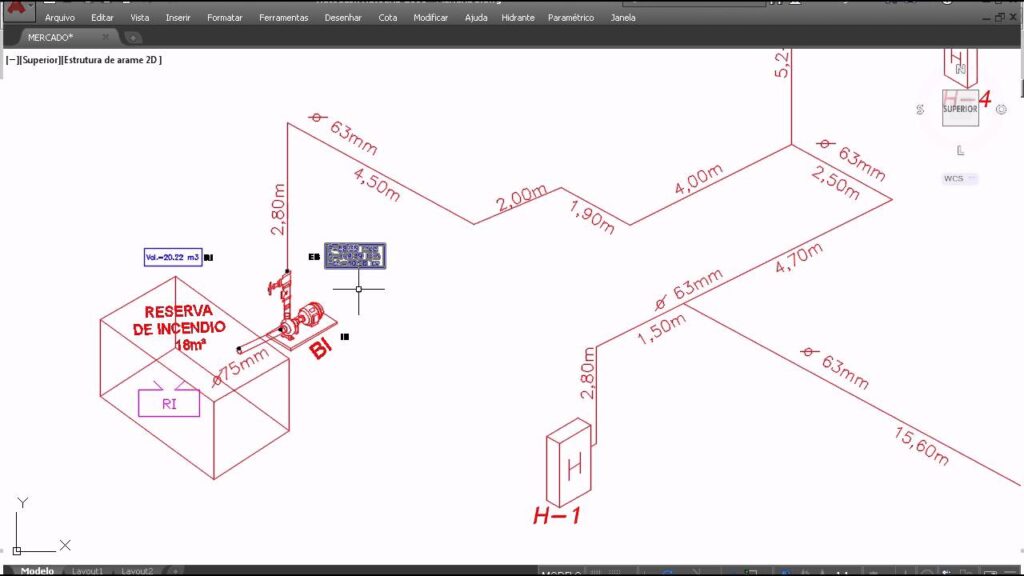

Na prática, o ponto A geralmente está localizado em uma bifurcação do sistema, onde a água se divide para alimentar dois setores distintos, chamados H1 e H2. A pressão e a vazão que chegam a esse ponto devem ser as mesmas para garantir o funcionamento adequado em ambos os lados.
Para determinar o ponto A corretamente, é importante analisar o projeto, identificar os pontos de maior demanda e entender como a água se distribui no sistema. Essa análise é complexa e exige estudo e prática, incluindo a avaliação de projetos já executados para entender como e por que o ponto A foi definido em cada caso.
Análise das Instruções Técnicas para Dimensionamento
Com o ponto A definido, o próximo passo é estudar as instruções técnicas aplicáveis para dimensionar os elementos do sistema de hidrantes. No caso do estado de São Paulo, a referência principal é a Instrução Técnica IT-14, que trata da carga de incêndio, e a IT-22, que orienta sobre os parâmetros do sistema de hidrantes.
Para quem não está em São Paulo, o ideal é buscar as normas e instruções técnicas específicas do seu estado, que podem variar, mas seguem princípios semelhantes.
Classificação da Ocupação e Carga de Incêndio
Um exemplo prático ajuda a entender essa etapa: imagine um depósito de materiais de construção com 1.000 metros quadrados. Segundo o Decreto Estadual 63.911 de 2020, essa ocupação pode ser classificada como C2, que possui uma carga de incêndio de 800 Mega Joules por metro quadrado (MJ/m²), caracterizando um risco médio.
Com essa classificação, você consulta a tabela 3 da IT-22 para determinar a reserva de água necessária para o sistema. Para o caso citado, a tabela indica uma reserva mínima de 12 metros cúbicos.
A definição do tipo de reservatório — se metálico, de concreto, enterrado ou elevado — fica a cargo do técnico responsável, que deve avaliar as condições do imóvel para sugerir a melhor solução técnica e viável.
Dimensionamento dos Itens Básicos do Sistema de Hidrantes
Depois de definir a reserva de água, é hora de analisar os componentes básicos do sistema, como o esguicho, a mangueira, seu comprimento, vazão e pressão mínima exigida para o hidrante mais desfavorável.
Na tabela 2 da IT-22, é possível encontrar essas especificações de acordo com o tipo de sistema adotado. Por exemplo, para um sistema do tipo 3, os parâmetros são:
- Diâmetro nominal do esguicho: 40 mm
- Diâmetro da mangueira: 40 mm
- Comprimento da mangueira: 30 metros
- Vazão mínima do hidrante desfavorável: 200 litros por minuto
- Pressão mínima: 40 metros de coluna de água
Esses dados são fundamentais para garantir que o sistema funcione eficientemente, mantendo a pressão e vazão adequadas em todos os pontos de uso.
Próximos Passos: Cálculo Hidráulico e Dimensionamento da Bomba
Com todas essas informações — ponto A definido, reserva dimensionada e itens básicos especificados — o próximo passo é realizar o cálculo hidráulico do sistema. Essa etapa visa equilibrar a pressão e a vazão, garantindo que a bomba de incêndio tenha a capacidade necessária para atender os pontos de demanda simultaneamente.
Esse cálculo é a base para o dimensionamento da bomba, um componente crítico para o sucesso do sistema de hidrantes, e será abordado detalhadamente em aulas futuras.
Conclusão
O dimensionamento do sistema de hidrantes é um processo detalhado que exige conhecimento técnico, análise das normas vigentes e atenção ao projeto específico do imóvel. Definir corretamente o ponto A, entender a carga de incêndio, dimensionar a reserva de água e especificar os materiais do sistema são etapas essenciais para garantir a segurança e a eficiência do combate a incêndios.
Se você deseja se aprofundar ainda mais nesse tema, continue estudando as normas técnicas e pratique a análise de projetos reais. Esse conhecimento é indispensável para quem atua na área de segurança contra incêndio e prevenção.
Fique atento para as próximas etapas do cálculo hidráulico, onde você aprenderá a equilibrar pressão e vazão para garantir um sistema de hidrantes eficaz e aprovado pelos órgãos competentes.
