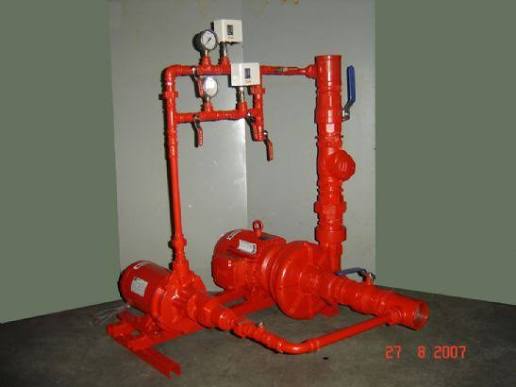

Como deve ser o cavalete da bomba de incêndio?
O cavalete da bomba de incêndio não é apenas um conjunto de tubos e conexões. É nele que ficam os componentes responsáveis por conduzir a água, impedir retornos indesejados e permitir o isolamento da bomba para manutenção. Por isso, na instalação ou na inspeção de um sistema de hidrantes, não basta conferir se a bomba está no lugar.
O primeiro passo é entender onde está a reserva de incêndio em relação à bomba. A partir daí, fica mais fácil compreender o caminho da água e a função de cada registro, válvula e instrumento.
A configuração apresentada aqui é um exemplo de cavalete com reservatório no nível do solo, no mesmo nível de instalação da bomba, e uma linha de bypass. Esse arranjo ajuda a entender o funcionamento do conjunto, mas não deve ser aplicado automaticamente a qualquer projeto.
A posição da reserva de incêndio muda a análise do cavalete
Antes de separar as peças, identifique a posição do reservatório. Podemos encontrar três situações:
- Reserva inferior: instalada abaixo do nível do solo, como um reservatório enterrado.
- Reserva no nível do solo: instalada a partir desse nível, como no exemplo tratado aqui.
- Reserva elevada: localizada acima da instalação, como no topo de um prédio.
Essa diferença interfere nas condições de alimentação da bomba e na pressão disponível. Portanto, um cavalete pensado para uma reserva no mesmo nível da bomba não é, por si só, uma solução para reservatórios enterrados ou elevados.
Para que serve o bypass da bomba de incêndio?

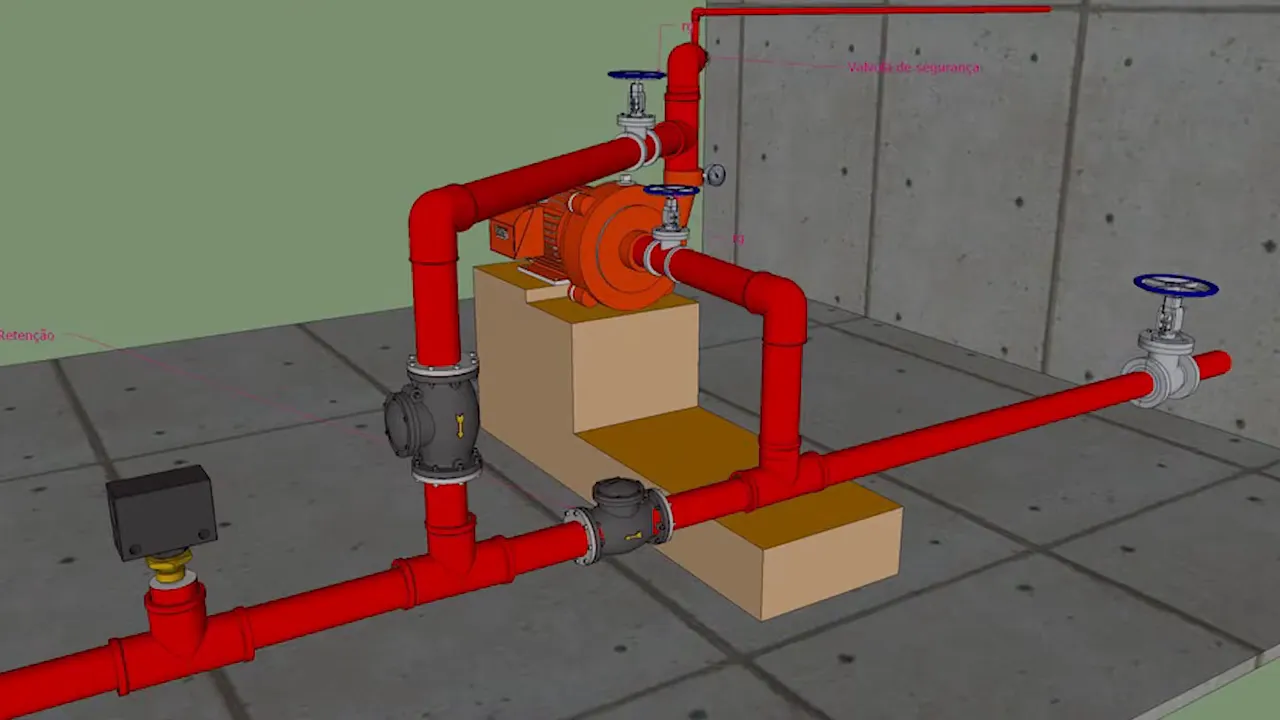

O bypass é um caminho alternativo que liga a reserva à rede de hidrantes sem passar pela bomba. No arranjo apresentado, existe uma linha direta e uma derivação que conduz a água pelo conjunto de bombeamento.
Esse caminho pode permitir o fornecimento de água mesmo se a bomba falhar, aproveitando a pressão disponível pela altura da água no reservatório. Mas atenção: isso não significa que o sistema terá o mesmo desempenho obtido com a bomba funcionando.
A existência do bypass não garante pressão e vazão suficientes para o combate a incêndio. Essa possibilidade depende das condições hidráulicas da instalação. Ter reservatório e bomba no mesmo nível de instalação, por exemplo, não informa sozinho qual será a pressão disponível nos hidrantes.
Cuidado com a alimentação de água da bomba
Outro cuidado fundamental é manter a bomba adequadamente alimentada. Ela não pode trabalhar sem água, pois o funcionamento a seco pode provocar danos internos.
Vale separar dois problemas: funcionamento a seco e cavitação não são a mesma coisa. A cavitação está relacionada à formação e ao colapso de bolhas de vapor em regiões de baixa pressão no líquido. Por isso, não se deve tratar o bypass como uma garantia contra cavitação: as condições de sucção também precisam ser verificadas.
Quais peças compõem esse cavalete?
Para entender o conjunto, acompanhe o caminho da água desde a saída do reservatório até a alimentação da rede.
1. Flange de ligação com o reservatório
A ligação inicial precisa ser compatível com o reservatório utilizado. Uma reserva de concreto, PVC ou fibrocimento exige atenção às características da conexão escolhida.
O ponto prático é simples: identifique o tipo de reservatório antes de comprar o flange de ligação. Não escolha a peça apenas pela aparência ou por ser semelhante à de outra instalação.
2. Registro de gaveta na saída da reserva
Na saída do reservatório, o registro de gaveta permite interromper o fluxo de água para o cavalete quando houver necessidade de manutenção.
Ele tem uma função diferente da válvula de retenção: o registro permite o fechamento manual do trecho; a retenção impede que a água circule no sentido contrário ao previsto.
3. Tês para dividir e reunir os caminhos da água
Após a saída da reserva, um tê cria a derivação para a bomba, enquanto a linha direta segue pelo bypass. Mais adiante, outro tê reúne os caminhos antes da continuidade para a rede de hidrantes.
É essa disposição que permite ter dois percursos entre a reserva e a rede: um pela bomba e outro contornando o equipamento.
4. Válvula de retenção no bypass
A linha de bypass possui uma válvula de retenção antes de se encontrar novamente com a saída da bomba. Sua função é impedir que a água pressurizada pela bomba retorne ao reservatório por esse caminho.
Sem essa proteção no arranjo apresentado, a água poderia seguir de volta para a reserva em vez de ser direcionada à rede.
5. Registros de gaveta antes e depois da bomba
O trecho da bomba conta com registros de gaveta na entrada e na saída. Eles permitem isolar o equipamento para uma intervenção de manutenção.
Na inspeção, não basta identificar os registros: é importante entender qual trecho cada um consegue isolar. Essa leitura evita confundir o fechamento da reserva inteira com o isolamento apenas da bomba.
6. Válvula de retenção na saída da bomba
No recalque, ou seja, na saída que alimenta a rede, também existe uma válvula de retenção. Ela impede que a água retorne da rede para a bomba.

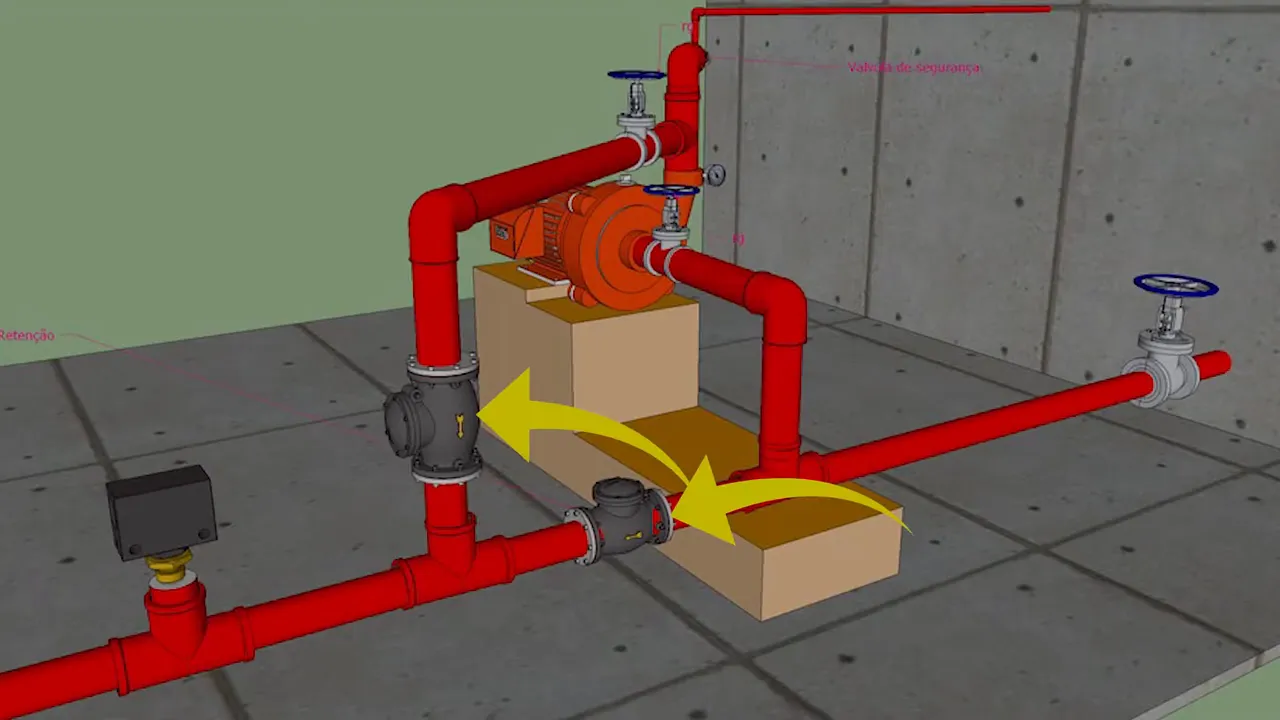

Assim, as duas retenções protegem caminhos diferentes: uma bloqueia o retorno pelo bypass em direção ao reservatório; a outra bloqueia o retorno em direção à bomba.
7. Pressostato no trecho conectado à rede
Depois da reunião dos caminhos, o exemplo apresenta um pressostato conectado ao trecho que atende a rede. Ele responde à pressão do sistema para funções de comando, conforme a configuração adotada.
Aqui cabe uma distinção importante: pressostato não é sinônimo de manômetro. O manômetro permite a leitura da pressão; o pressostato atua em função de um valor de pressão ajustado. Na conferência do cavalete, identifique corretamente a função de cada instrumento.
O que conferir na instalação ou na inspeção?
Com o caminho da água entendido, a conferência fica mais organizada:
- Identifique a posição da reserva em relação à bomba.
- Confira a compatibilidade da ligação com o reservatório.
- Localize o registro que interrompe a saída de água da reserva.
- Reconheça a linha de bypass e sua válvula de retenção.
- Verifique os registros que permitem isolar a bomba.
- Confira a retenção na saída da bomba e o sentido previsto do fluxo.
- Identifique o pressostato e os instrumentos de leitura de pressão existentes.
Esses pontos ajudam a compreender o cavalete, mas a presença das peças, sozinha, não garante desempenho hidráulico nem aprovação em vistoria de AVCB. A montagem precisa corresponder ao projeto de segurança contra incêndio e às exigências aplicáveis à instalação. Para consultar orientações oficiais em São Paulo, uma referência é o portal do Corpo de Bombeiros.
O essencial é saber explicar o conjunto: de onde a água vem, por onde passa, o que impede seu retorno e como a bomba pode ser isolada para manutenção. Quando essa lógica está clara, a inspeção deixa de ser apenas uma contagem de peças e passa a verificar a função de cada componente do sistema de hidrantes.
